尊龙凯时科技 2023-07-04
1、 G104VN01 V1 IC、Cell、PCBA变换原因：
因为G104VN01 V1的IC，包括T型管IC、源极IC、栅极IC，正在向EOL移动。新的IC解决计划将应用于带有新Cell和PCBA的G104VN01 V1。
2、 G104VN01 V1 IC、Cell、PCBA变换变换说明
更换T-com/栅极集成电路/源极集成电路。
更改Cell和PCBA以适应新的IC。

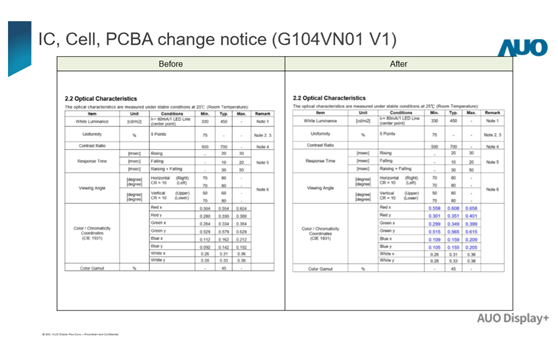

更改颜色/色度(红色x y、绿色x y、蓝色x y)。
更改� ；つさ纳杓�。
更改连接器型号(具有相同兼容性)
坚持相同的身体轮廓。
坚持相同的LED背光。
相同的接口信号/时序特性。
坚持相同的连接器引脚分派/位置/兼容性
3、一览表| 样品交付 ECN宣布 | AUO RA测试完成 | Phase-in |
| 10/M | 10/E | 2022/Q1 |
G104VN01 V1 变革表
| No. | Items | Before | After |
| 1 | Gate IC | AUO-11101 U1 | RM59700 |
| 2 | T-con IC |
NT39606
|
RM55002
|
| 3 | Source IC | NT39205 | |
| 4 | Cell | Original cell | New cell |
| 5 |
|
Original PCBA | New PCBA |
| 6 | Weight | 350 (typ.) | 355 (typ.) |

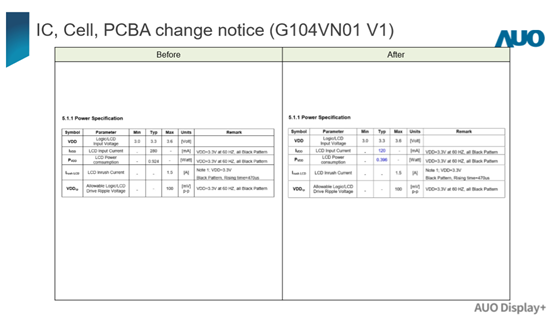

| 7 | Power consumption | 5.4W | 4.8W |
| 8 | Color / Chromaticity | Original Color / Chromaticity |
Update Color / Chromaticity (Red x y, Green x y, Blue x y) |
| 9 | Back Protect Film | Openings for connectors | Add one more opening for internal OTP process (See page 4) |

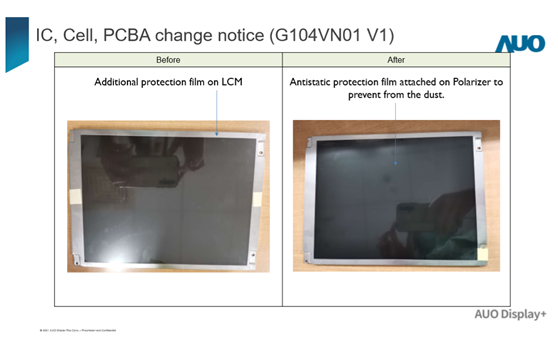

| 10 | Front Protect Film | Additional Protect Film attached by tape |
Antistatic protection film attached on Polarizer (See page 8) |

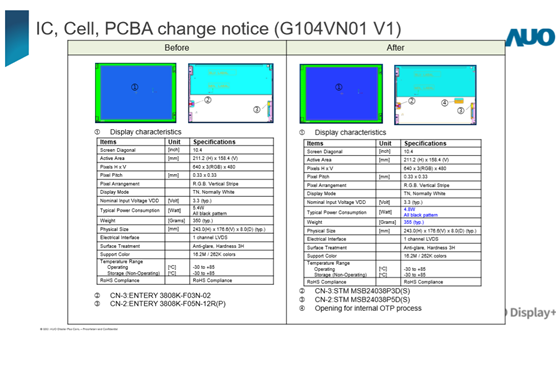

| 11 | Connector CN2 | ENTERY 3808K-F05N-02R or compatible | STM MSB24038P5D(S) or compatible |
| 12 | Connector CN3 |
ENTERY 3808K-F03N-02R or compatible | STM MSB24038P3D(S) or compatible |
关于G104VN01 V1变换后规格书，可以找我们客户要一下
规格书：
