产品数据表格申请
2、正常使用下 ，液晶屏自售出之日起予以保修1年 ，

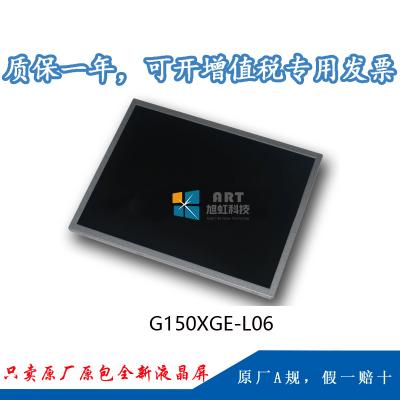

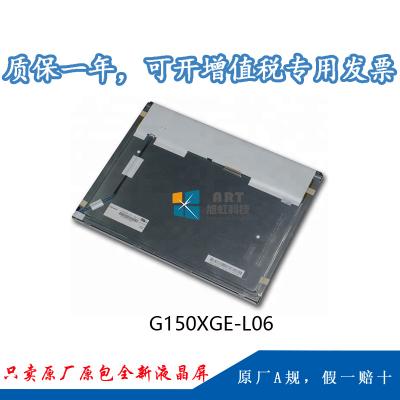

一、奇美15寸液晶模组G150XGE-L06应用特征
|
基本信息 : |
制造商 |
奇美 |
面板型号 |
G150XGE-L06 |
|
面板尺寸 |
15” |
面板应用 |
工业 |
|
|
面板类型 |
a-Si TFT-LCD , 液晶模组 |
|||
|
事情情况 : |
事情温度 |
-20 ~ 70 °C |
存储温度 |
-30 ~ 70 °C |
|
RoHS状态 |
RoHS |
耐振动性 |
- |
|
|
典范特征 : |
外貌雾面 ，6/8位灰阶可选 ，背光易换 ，景物模式 ，白光LED背光 ，信号端子正装 |
|||
|
生产情况 : |
量产中 |
|||
二、奇美15寸液晶模组G150XGE-L06结构详情
|
像素特征 : |
像素数量 |
1024(RGB)×768 ,XGA |
点间距 |
0.099×0.297 mm(W×H) |
|
像素结构 |
RGB笔直条状 |
像素间距 |
0.297×0.297mm(W×H) |
|
|
结构尺寸 : |
显示区域 |
304.128(W)×228.096(H) mm |
可视区域 |
307.4(W)×231.3(H) mm |
|
外观尺寸 |
326.5(W)×253.5(H) mm |
外观厚度 |
11.56±0.5 mm |
|
|
外观特征 : |
外观形状 |
平面矩形 |
景物肖像 |
景物模式 |
|
宽高比 |
4:3 (W:H) |
外观形状 |
- |
|
|
装置方法 : |
Side mounting holes (4-M3) on left, right bezel |
|||
|
其它特征 : |
重量 |
1.04/1.09Kgs (Typ./Max.) |
外貌处理 |
雾面 ，Hard coating (3H) |
三、奇美15寸液晶模组G150XGE-L06光学详情
|
基本信息 : |
面板亮度 |
250 cd/m² (Typ.) |
比照度 |
700:1 (Typ.) (透射) |
|
可视角度 |
45/45/25/45 (Typ.)(CR≥10) |
光学模式 |
TN ，常白显示 ，透射式 |
|
|
最佳视角 |
6 o'clock |
反应时间 |
5/11(Typ.)(Tr/Tf) (ms) |
|
|
色彩性能 : |
白色色度 |
Wx:0.313; Wy:0.329 |
显示颜色 |
262K/16.2M (6-bit / 6-bit + FRC) |
|
色域 |
60% NTSC (CIE1931) |
亮度变换 |
1.25/1.43(Typ./Max.)(9 points) |
四、奇美15寸液晶模组G150XGE-L06电子详情
|
事情频率 : |
60Hz |
|
翻转扫描 : |
No |
|
功率总耗 : |
7.5W (Typ.) |
五、奇美15寸液晶模组G150XGE-L06背光详情
|
背光特征 : |
灯管类型 |
WLED |
是否可换 |
Replaceable |
灯管寿命 |
30K(Typ.) (Hours) |
||
|
数量 |
- |
灯管形状 |
- |
位置 |
侧入式光源 |
|||
|
WLED驱动电气 : |
电压输入 |
12.0±1.2V |
电流输入 |
0.35/0.40/0.55A (Min./Typ./Max.) |
||||
|
功率消耗 |
4.5/4.9W (Typ./Max.) |
|||||||
|
接口特征 : |
类型 |
端子 |
灯管驱动 |
含LED驱动器 |
||||
|
接口详情： |
型号 |
脚距 |
脚数 |
数量 |
||||
|
3808K-F05N-03L |
1.25 mm |
5 pins |
1 pcs |
|||||
六、奇美15寸液晶模组G150XGE-L06信号详情
|
信号系统 : |
LVDS (1 ch, 6/8-bit) |
|||||
|
电压输入 |
3.3V (Typ.) |
电流输入 |
590/690mA (Typ./Max.) |
|||
|
接口特征 : |
类型 |
端子 |
||||
|
端子详情 : |
品牌 |
型号 |
脚间距 |
脚数 |
数量 |
接口界说 |
|
- |
- |
1.25 mm |
20pins |
1 pcs |
LVDS-20P1C8B-020D |
|
七、奇美15寸液晶模组G150XGE-L06包装详情
|
包装箱： |
数量 |
重量 |
尺寸 (L×W×H) |
|
15 pcs / 箱 |
12.02Kgs |
511×420×360 mm (L×W×H) |
