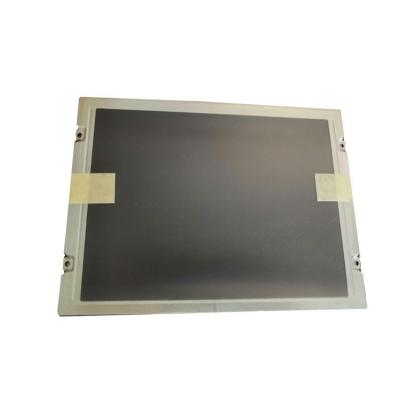

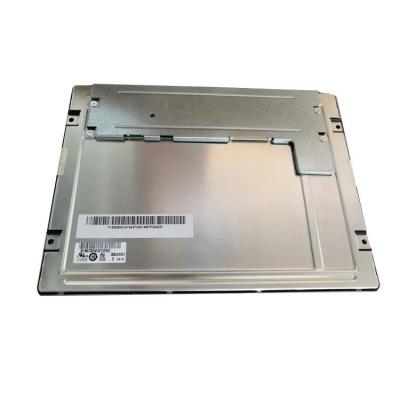

C084XAN01.0兼容替代三菱8.4寸AA084XB11
一、友达8.4寸液晶模组C084XAN01.0 应用详情
|
基础信息 : |
制造商 |
友达（AUO） |
型号 |
C084XAN01.0 |
|
类型 |
a-Si TFT-LCD , 液晶模组 |
应用产品 |
工业 ，户外高亮 |
|
|
对角尺寸 |
8.4" |
|||
|
应用情况 :
|
存储温度 |
-40 ~ 90 °C |
事情温度 |
-30 ~ 80 °C |
|
RoHS |
RoHS |
抗振性能 |
1.5G (14.7 m/s²) |
|
|
典范特征 : |
宽温 ，超高亮度 ，白光LED背光 ，寿命大于10万小时 ，含LED驱动器 ，外貌镜面 |
|||
二、友达8.4寸液晶模组C084XAN01.0 结构详情
|
像素特征 : |
解析度 |
1024(RGB)×768, XGA |
点间距(mm) |
0.0555×0.1665 (H×V) |
|
像素排列 |
RGB笔直条状 |
像素间距(mm) |
0.1665×0.1665 (H×V) [152PPI] |
|
|
结构尺寸 : |
显示区域(mm) |
170.496(H) × 127.872(V) |
开口区域(mm) |
173.9(H) × 131.1(V) |
|
外观尺寸(mm) |
199.4(H) × 149.4(V) |
外观厚度(mm) |
10.0 (Typ.) |
|
|
外观特征 : |
物理形状 |
平面矩形 |
外观样式 |
- |
|
宽高比 |
4:3 (H:V) |
景物肖像 |
景物模式 |
|
|
装置方法 : |
Side mounting holes (4-Φ3.0), Face mounting holes (4-M2) |
|||
|
其它参数 : |
重量 |
350g (Max.) |
外貌处理 |
镜面 (Haze 0%) ，Hard coating (3H) |
三、友达8.5寸液晶模组C084XAN01.0 光学详情
|
基础信息 : |
显示亮度 |
1200 cd/m² (Typ.) |
比照度 |
800:1 (Typ.) (透射) |
|
可视角度 |
89/89/89/89 (Typ.)(CR≥10) |
显示模式 |
AHVA ，常黑显示 ，透射式 |
|
|
推荐视角 |
全视角 |
响应时间(ms) |
5.7/2.3 (Typ.)(Tr/Td) |
|
|
色彩性能 : |
白色坐标 |
- |
支持颜色 |
16.7M (8-bit) |
|
色温 |
- |
亮度均匀性 |
1.18/1.43 (Typ./Max.)(9 points) |
|
|
显示性能 : |
室外可视性 |
是 |
透射度 |
- |
四、友达8.4寸液晶模组C084XAN01.0 电子详情
|
帧频率 : |
60Hz |
|
翻转扫描 : |
No |
|
功率总耗 : |
10.0W (Typ.) |
五、友达8.4寸液晶模组C084XAN01.0 信号详情
|
信号电气 : |
电压供应 |
3.3V (Typ.) |
电流供应 |
- |
||
|
信号类型 : |
LVDS (1 ch, 8-bit) |
逻辑电压 |
- |
|||
|
接口特征 : |
位置 |
- |
类型 |
端子 |
||
|
接口详情 :
|
品牌 |
型号 |
脚距 |
脚数 |
数量 |
脚界说 |
|
信盛精工 |
MSB240420E |
1.25 mm |
20 pins |
1 pcs |
||
六、友达8.4寸液晶模组C084XAN01.0 光源详情
|
光源特征 : |
光源类型 |
WLED |
数量 |
- |
位置 |
侧入式光源 |
|
是否可换 |
- |
形状 |
- |
寿命 |
100K (Min.) Hours |
|
|
接口特征 : |
位置 |
- |
类型 |
端子 |
||
|
接口详情 :
|
品牌 |
型号 |
脚距 |
脚数 |
数量 |
脚界说 |
|
广濑电机 |
DF14A-6P-1.25H |
1.25 mm |
6 pins |
1 pcs |
||
|
光源驱动 : |
含LED驱动器 |
|||||
|
驱动电气 : |
电压供应 |
10.8/12/12.6V (Min./Typ./Max.) |
电流供应 |
- |
||
