产品数据表格申请

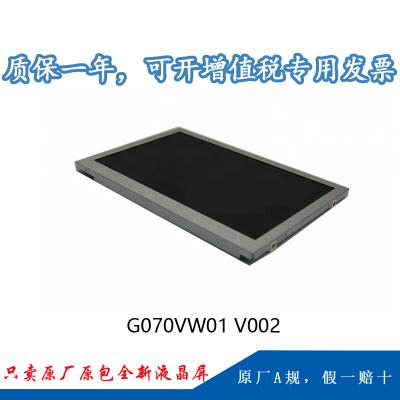

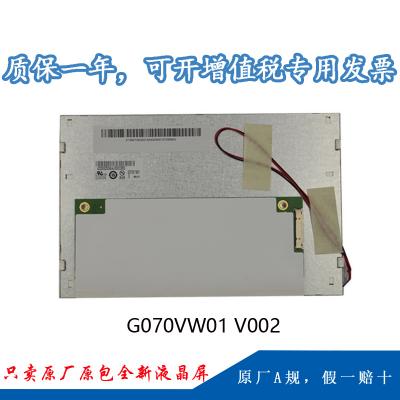

1、我公司G070VTN02.0为友达光电原厂原装全新液晶屏A规液晶屏;质量切合原厂的质量协议及技术协议标准(简称IIS准);
2、正常使用下，液晶屏自售出之日起予以保修1年 。
| 基本信息： | 面板品牌 | 面板型号 | 面板类型 | 又名 |
| AUO | G070VW01 V002 | a-Si TFT-LCD, 液晶模组 | G070VW01.002 | |
| 事情情况： | RoHS状态 | 事情温度 | 存储温度 | 耐振动性 |
| RoHS | -30 ~ 85 °C | -30 ~ 85 °C | - | |
| 面板应用 | 工业 | |||
| 典范特征： | 外貌雾面，6/8位灰阶可选，广视角，景物模式，宽温，背光易换，白光LED背光，背光寿命大于5万小时，宽屏，上/下/左/右翻转显示 | |||
| 备注信息 : | low power consumption version | |||
| 基本信息： | 面板亮度 | 可视角度 (L/R/U/D) | 反应时间 (ms) |
| 400 cd/m² (Typ.) | 80/80/80/80 (Typ.)(CR≥10) | 20/10 (Typ.)(Tr/Td) | |
| 最佳视角 | 事情模式 | 比照度 | |
| - | TN，常白显示，透射式 | 750 : 1 (Typ.) (透射) | |
| 显示颜色： | 色域 | 显示颜色 | 白色色度 |
| 60% NTSC (CIE1931) | 262K/16.2M (6-bit / 6-bit + FRC) | X:0.310; Y:0.330 | |
| 白场变换： | 1.30 (Max.)(5 points) | ||
| 面板尺寸 : | 7.0英寸 | |||
| 像素特征 : | 像素数量 | 像素结构 | 像素间距 (mm) | 点间距 (mm) |
| 800(RGB)×480 , WVGA | RGB笔直条状 | 0.1905×0.1905 | 0.0635×0.1905 | |
| 结构尺寸 : | 显示区域 (mm) | 可视区域 (mm) | 外观尺寸 (mm) | 外观厚度 (mm) |
| 152.4(H) × 91.44(V) | 155.2(H) × 94.24(V) | 170(H) × 111(V) | 7.5±0.5 mm | |
| 外观特征： | 物理形状 | 景物肖像 | 宽高比 | Shape Style |
| 平面矩形 | 景物模式 | 15:9 (H:V) | - | |
| 装置方法： | Without | |||
| 其它详情： | 重量 | 外貌防护 | 外貌处理 | |
| 165±10g | - | 雾面，Hard coating (3H) | ||
| 翻转扫描 : | 翻转 (水平/笔直) |
| 事情频率 : | 60Hz |
| 功率消耗 : | 2.52W (Typ.) |
| 灯管特征 : | 类型 | 位置 | 数量 | 形状 | 寿命（小时） | 背光可换性 |
| WLED | 侧入式光源 | - | 1串 | 50K(Min.) | Replaceable | |
| WLED电气 : | 电压供应 | 电流供应 | 功率消耗 | |||
| 30.5/39.05V (Typ./Max.) | 50mA (Typ.) | 1.525W (Typ.) | ||||
| 接口特征 : | 位置 | 背光驱动 | 类型 | |||
| - | 含LED驱动器 | 端子 | ||||
| 接口详情： | 品牌 | 型号 | 脚间距 | Pin 数量 | 数量 | 脚界说 |
| 恩得利 | 3808K-F04N-02R | 1.25 mm | 4 pins | 1 pcs | ||
| 驱动电气 : | 电压供应 | 电流供应 | 功率消耗 | |||
| 10.8/12.0/12.6V (Min./Typ./Max.) | 143mA (Typ.) | 1.72/2.15W (Typ/Max.) | ||||
| 驱动电气： | 电压供应 | 电流供应 | 功率消耗 | |||
| 3.3V (Typ.) | 0.24/0.26A (Typ./Max.) | 0.8/0.96W (Typ./Max.) | ||||
| 接口特征： | 位置 | 信号系统 | 类型 | |||
| - | LVDS (1 ch, 6/8-bit) | 端子 | ||||
| 端子详情： | 品牌 | 型号 | 脚间距 | Pin 数量 | 数量 | 脚界说 |
| 广濑电机 | DF19LA-20P-1H | 1.0 mm | 20 pins | 1 pcs | LVDS-20P1C8B-140A | |
| 包装箱 : | 数量 | 重量 | 包装箱尺寸 |
| 60 pcs / 箱 | 14.4 Kgs | 434×377×264 mm (L×W×H) |
