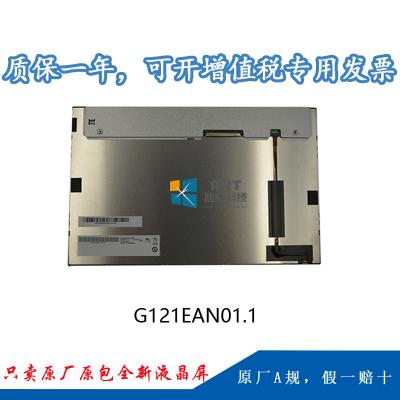

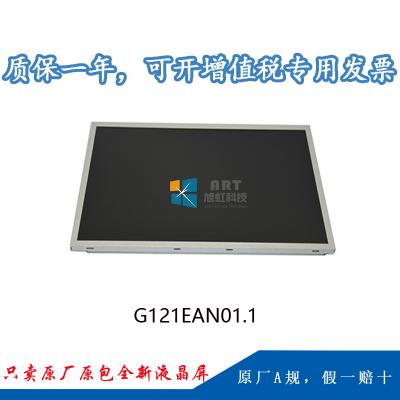

一、友达12.1寸液晶模组G121EAN01.1 应用详情
|
基本信息： |
面板品牌 | AUO | 面板型号 | G121EAN01.1 |
| 面板尺寸 | 12.1英寸 | 面板应用 | 工业 | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |||
|
事情情况： |
事情温度 | -30 ~ 85 °C | 存储温度 | -30 ~ 85 °C |
| RoHS状态 | RoHS | 耐振动性 | 1.5G (14.7 m/s²) | |
| 典范特征 : | 广色域，外貌雾面，6/8位灰阶可选，广视角，景物模式，宽温，白光LED背光，背光寿命大于5万小时，宽屏 | |||
二、友达12.1寸液晶模组G121EAN01.1 结构详情
|
像素特征 : |
像素数量 | 1280(RGB)×800 , WXGA | 点间距 | 0.068×0.204 mm (H×V) |
| 像素结构 | RGB笔直条状 | 像素间距 | 0.204×0.204 mm (H×V) | |
|
结构尺寸 : |
显示区域 | 261.12×163.2 mm (H×V) | 可视区域 | 264.22×168.12 mm (H×V) |
| 外观尺寸 | 278×184 mm (H×V) | 外观厚度 | 9.29 (Max.) mm | |
|
外观特征 : |
外观形状 | 平面矩形 | 景物肖像 | 景物模式 |
| 宽高比 | 16:10 (H:V) | |||
| 装置孔位 : | Side mounting holes (4-M2) on left, right bezel | |||
| 其它特征 : |
重量 |
480g (Max.) | 外貌处理 | 雾面，Hard coating (3H) |
三、友达12.1寸液晶模组G121EAN01.1 光学详情
|
基本信息 :
|
面板亮度 | 400 cd/m² (Typ.) | 比照度 |
1000:1 (Typ.) (透射) |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | 光学模式 | IPS，常黑显示，透射式 | |
| 最佳视角 | 全视角 | 反应时间 | 25 (Typ.)(Tr+Td) ms | |
|
色彩性能 :
|
白色色度 | Wx:0.313; Wy:0.329 | 显示颜色 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) |
| 色域 | 72% NTSC (CIE1931) | 亮度变换 | 1.33 (Max.)(5 points) |
四、友达12.1寸液晶模组G121EAN01.1 电子详情
| 事情频率 : | 60Hz |
| 翻转扫描 : | No |
| 功率消耗 : | 7.05W (Max.) |
五、友达12.1寸液晶模组G121EAN01.1 背光详情
|
背光特征 : |
灯管类型 | WLED | 灯管寿命 | 50K(Min.) (Hours) |
| 位置 | 侧入式光源 | |||
|
接口特征 : |
类型 | 包括在屏信号接口中 | ||
| 灯管驱动 | 含LED驱动器 | |||
|
驱动电气 : |
电压输入 | 10/12/15V (Min./Typ./Max.) | 电流输入 | 0.45A (Typ.) |
| 功耗 | 5.4W (Typ.) | |||
六、友达12.1寸液晶模组G121EAN01.1 信号详情
| 信号系统 : | LVDS (1 ch, 6/8-bit) | |||||
|
信号电气 : |
电压输入 | 3.3V (Typ.) | 电流输入 | 458mA (Max.) | ||
| 功耗 | 1.65W (Max.) | |||||
| 接口特征 : | 类型 | 端子 | ||||
|
端子详情 : |
品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口界说 |
| 庆良 | 093G30-B0001A-1 | 1.0 mm | 30 pins | 1 pcs | LVDS-30P1C8B-105A | |
七、友达12.1寸液晶模组G121EAN01.1 包装详情
|
包装箱 : |
数量 | 重量 | 尺寸 (L×W×H) |
| 20 pcs / 箱 | 15.5 Kgs | 450×375×320 mm |
