1、我公司G101UAN01.0 为友达光电原厂原装全新液晶屏A规液晶屏;质量切合原厂的质量协议及技术协议标准(简称IIS准);
2、正常使用下 ，液晶屏自售出之日起予以保修1年 ，

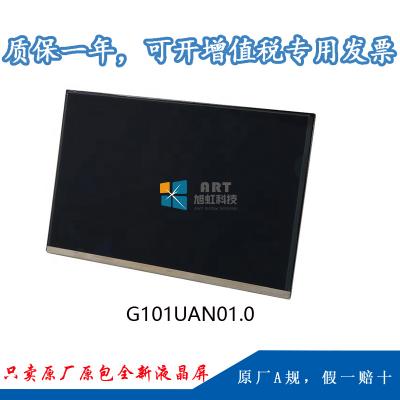

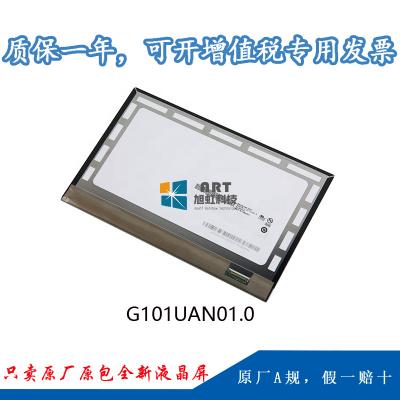

一、友达10.1寸高区分率全视角液晶模组G101UAN01.0 应用详情
|
基本信息： |
品牌 |
友达（AUO） |
型号 |
G101UAN01.0 |
|
屏幕类型 |
a-Si TFT-LCD , 液晶模组 |
|||
|
屏幕尺寸 |
10.1” |
适用于 |
工业 |
|
|
最大额定值： |
事情温度 |
-10 ~ 60 °C |
存储温度 |
-20 ~ 60 °C |
|
抗振能力 |
- |
RoHS |
RoHS |
|
|
典范特征： |
广视角 ，景物模式 ，白光LED背光 ，宽屏 ，信号端子倒装 |
|||
二、友达10.1寸高区分率全视角液晶模组G101UAN01.0 光学详情
|
基本信息： |
亮度 |
410cd/m² (Typ.) |
比照度 |
800 : 1 (Typ.) (透射) |
|
最佳角度 |
全视角 |
响应速度 |
25 (Typ.)(Tr+Td) (ms) |
|
|
可视角度 |
89/89/89/89 (Typ.)(CR≥10) |
光学模式 |
AHVA ，常黑显示 ，透射式 |
|
|
色彩性能： |
色度 |
X:0.313; Y:0.329 |
颜色数量 |
16.7M (6-bit + Hi-FRC) |
|
色域 |
52% NTSC (CIE1931) |
白场变换 |
1.43 (Max.)(5 points) |
三、友达10.1寸高区分率全视角液晶模组G101UAN01.0 结构详情
|
像素特征： |
区分率 |
1920(RGB)×1200 , WUXGA |
像素配置 |
RGB笔直条状 |
|
点间距 |
0.038×0.113 mm(W×H) |
像素间距 |
0.113×0.113 mm(W×H) |
|
|
结构尺寸： |
显示尺寸 |
216.81(W)×135.5(H) mm |
外观尺寸 |
228.22(H) × 148.32(V) |
|
可视尺寸 |
- |
外观厚度 |
5.35 (Typ.) mm |
|
|
外观特征： |
物理形状 |
平面矩形 |
景物肖像 |
景物模式 |
|
宽高比 |
16:10(W:H) |
外观形状 |
- |
|
|
装置方法： |
Without |
|||
|
其它详情： |
重量 |
140g (Max.) |
外貌处理 |
Hard coating ，抗反射处理 |
四、友达10.1寸高区分率全视角液晶模组G101UAN01.0 电子详情
|
刷新频率： |
60Hz |
|
翻转扫描： |
No |
五、友达10.1寸高区分率全视角液晶模组G101UAN01.0 信号详情
|
信号电气： |
输入电流 |
200/240mA (Typ.) |
输入电压 |
3.3V (Typ.) |
|
|
功耗 |
0.66/0.79W (Typ./Max.) |
信号接口 |
eDP (2 Lanes) |
||
|
接口特征： |
位置 |
背面 |
类型 |
端子 |
|
|
信号接口： |
品牌 |
型号 |
数量 |
脚间距 |
脚数 |
|
I-PEX |
20455-030E-12 |
1pcs |
0.5mm |
30pins |
|
六、友达10.1寸高区分率全视角液晶模组G101UAN01.0 发光详情
|
灯管特征： |
灯管类型 |
WLED |
背光可换性 |
- |
位置 |
侧入式光源 |
|
数量 |
- |
灯管形状 |
- |
寿命 |
30K(Typ.) (Hours) |
|
|
驱动电气： |
输入电流 |
0.11/0.13A (Typ./Max.) |
输入电压 |
12.0V |
||
|
功耗 |
1.32/1.58W (Typ./Max.) |
|||||
|
接口特征： |
位置 |
- |
类型 |
包括在屏信号接口中 |
||
|
背光驱动： |
含LED驱动器 |
|||||
七、友达10.1寸高区分率全视角液晶模组G101UAN01.0 包装特征
|
包装箱： |
数量 |
重量 |
包装箱尺寸 |
|
50 pcs / 箱 |
- |
445×283×377 mm (L×W×H) |
