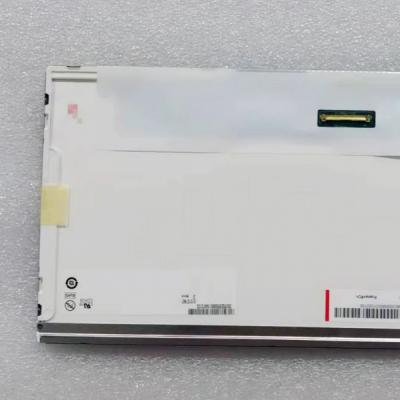

类型

a-Si TFT-LCD , 液晶模组

应用产品

工业

对角尺寸

10.1"

应用情况 :

存储温度

-30 ~ 70 °C

事情温度

-10 ~ 60 °C

RoHS

RoHS

典范特征 :

白光LED背光

，含LED驱动器

，端子倒装

，180度翻转显示

，6/8位灰阶可选

，外貌雾面

像素排列

RGB笔直条状

像素间距(mm)

0.2175×0.2088 mm  [117PPI]

结构尺寸 :

显示区域(mm)

222.72(W)×125.28(H) mm

开口区域(mm)

226.34(W)×128.1(H) mm

外观尺寸

235(W)×143(H) mm

外观厚度

4.9/5.2 (Typ./Max.) mm

外观特征 :

物理形状

平面矩形

外观样式

-

宽高比

16:9 (H:V)

景物肖像

景物模式

装置方法 :

Side mounting holes (4-M2) on left, right   bezel

其它参数 :

重量

180g (Typ.)

外貌处理

雾面

，Hard coating (3H)

可视角度

70/70/60/60 (Typ.)(CR≥10)

显示模式

TN

，常白显示

，透射式

推荐视角

-

响应时间(ms)

7/9(Typ.)(Tr/Td)

色彩性能 :

白色坐标

Wx:0.313; Wy:0.329

支持颜色

262K/16.7M (6-bit / 6-bit + Hi-FRC)

色温

6485K

亮度均匀性

1.25 (Max.)(5 points)

1931色域 :

NTSC比值

47%

sRGB笼罩率

65%

Adobe RGB笼罩率

49%

DCI-P3笼罩率

48%

Rec.2020笼罩率

35%

色域说明

sRGB (Rec.709, BT.709), Rec.2020   (BT.2020)

翻转扫描 :

翻转 (水平/笔直)

功率总耗 :

1.8W (Typ.)

功率消耗

-

信号接口

LVDS (1 ch, 6/8-bit)

接口特征 :

位置

背面

类型

端子

接口详情 :

品牌

型号

脚距

脚数

数量

脚界说

I-PEX

20455-040E-76

0.5 mm

40 pins

1 pcs

是否可换

-

形状

-

寿命

15K (Typ.) Hours

接口特征 :

位置

-

类型

包括在屏信号接口中

光源驱动 :

含LED驱动器

驱动电气 :

输入电压

9.0/12.0/15V (Min./Typ./Max.)

输入电流

110/125mA (Typ./Max.)

功率消耗

1.32/1.5W (Typ./Max.)

35 pcs / 箱

528×348×252 mm

9.9 Kgs
